Ultrasonic sensor module sensitivity measurement(초음파 센서 모듈 감도 측정)

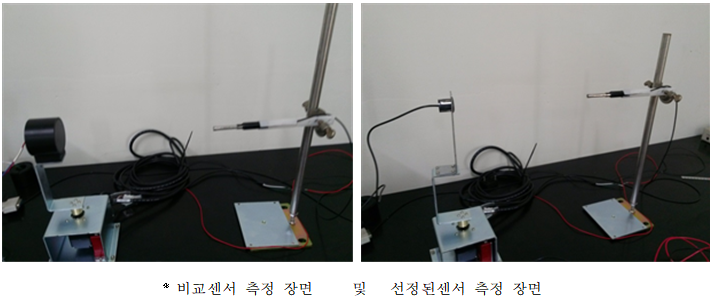

This is a basic test method to predict an object detection range by setting the following selection conditions and measuring them using a newly manufactured ultrasonic beam pattern measuring device to select a sensor suitable for an ultrasonic collision prevention device.

초음파 충돌방지장치에 적합한 센서를 선정하기위하여 다음과 같은 선정 조건을 설정한 후 이를 새로 제작된 초음파 빔패턴 측정 장치를 이용하여 측정하여 물체 감지 범위를 예측하기 위한 기초 시험 방법이다.

[ Selection conditions]

• both transmitting and receiving
• Wide range of detection
• The size is small, so it can be placed in multiple places.
• Low power consumption due to high transmission and reception sensitivity
• The structure is easy to assemble
• Must have a waterproof structure
• a low price

[ 선정 조건 ]

• 송수신 겸용 일것
• 감지 범위가 넓을것
• 크기가 작아 여러 개를 배치할 수 있을것
• 송수신 감도가 커서 전력 소비가 적을것
• 조립 설치가 용이한 구조일것
• 방수구조일것
• 가격이 저렴할 것

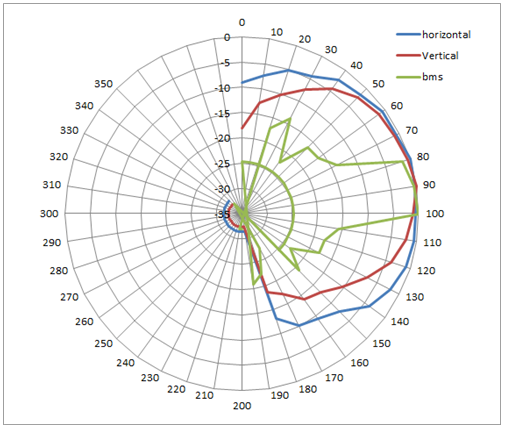

- Measurement Results Graph-

- 측정 결과 그래프-

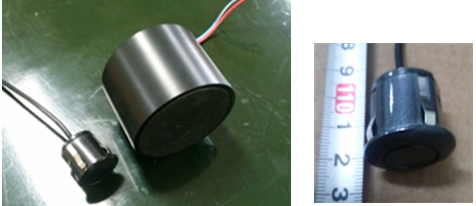

In the figure above, "bms" is a graph of the beam pattern of the large sensor in the picture, and "horizontal" and "vertical" are vertical and horizontal beam patterns of the small sensor. Sensors suitable for this control that must detect all directions around the sensor shall be sensors with wide beam angles.

위 그림에서 "bms"는 사진에서 큰 센서의 빔패턴 그래프이며, “horizontal" 및 ”vertical"은 작은센서의 수직, 수평방향 빔패턴이다. 센서 주변의 모든 방향을 탐지해야하는 본 관제에 적합한센서는 빔각이 넓은 센서가 되어야 한다.
